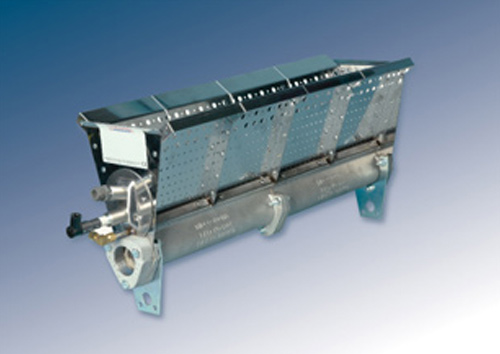

j9数字站（Lanemark）HMA线性火焰燃烧器是应用于空气流直燃加热领域，其烧嘴结构形式可根据实际需要任意组合
性能介绍
j9数字站（Lanemark）HMA线性火焰燃烧器是应用于空气流直燃加热领域，其烧嘴结构形式可根据实际需要任意组合
●无需提供额外的助燃空气，需要加热的空气流通过燃烧器的混合板时，与燃烧器集气管喷射出来的燃气进行充分混合，实现洁净燃烧。
●调节比可达30:1，有效满足了客户对温控精度的高要求和更为广泛的适用性能。
●燃烧后的产物NOX、CO等有害气体的排放标准完全满足美国环保局2002年的排放标准要求
●火焰短：热输出时的火焰长度400mm, 更易满足或适应空间结构。
●火焰的稳定性：双阶式火焰燃烧保证了更好的火焰稳定性和对排放的控制
●既可以安装在工艺气流风机的上游，也可以安装在工艺气流风机的下游。
●除可用于通道式空气直燃加热的场合外，还可以用于厂房或涂装车间的新风加热或补新风加热，安装位置可安装在组合式新风空调机组的新风入口处或新风空调机组加热段内。
●燃烧系统符合欧洲EN746标准设计、制造，检验合格后方能出厂。
HMA燃烧设备技术参数：
参数 | |
燃烧能力输入 | 218KW/305mm（750,000Btu/h/ft） |
工艺气流速度 | 7.5-18米/秒（1500-3500英寸/分） |
需要的空气压力 | 0.5-3.0毫巴（50-300pa）(0.2-1.2in w.g) |
燃烧系统调节比 | 30：1 |
火焰长度 | 天然气：280-405mm（11-16in） 液化气：205-330mm（ 8-13in） |
燃烧热效率 | 100%低热值92%高热值 |
燃烧处燃气压力 | 天然气：8.8-19.5mbar（3.5-7.8 in w.g） 液化气：3.3-7.5mbar（ 1.3-3.0 in w.g） |
烧嘴端部朝向 | 平行于工艺气流 |

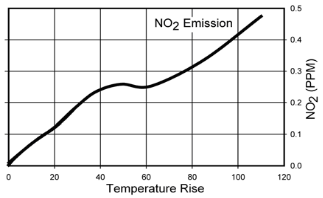

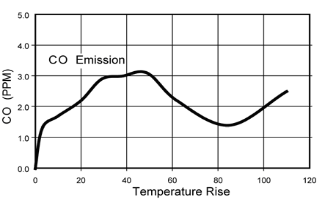

HMA线性燃烧系统燃烧排放曲线
CO 排放曲线LNG | N02 排放曲线LNG |
|
|

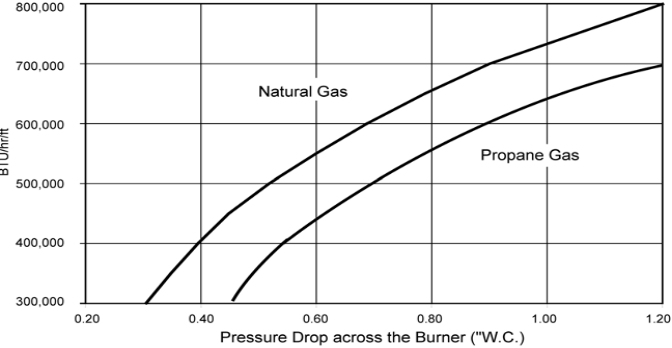

不同热输出能力下经过烧嘴的压降

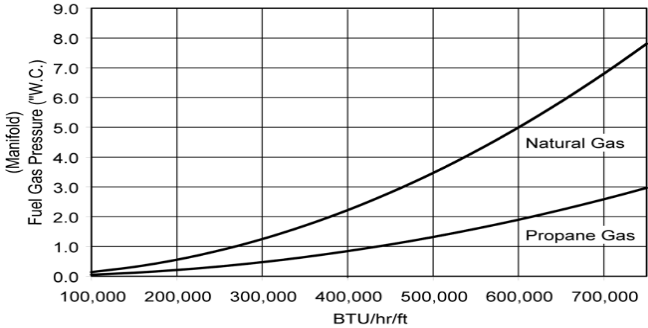

燃烧器加热能力与燃料压力

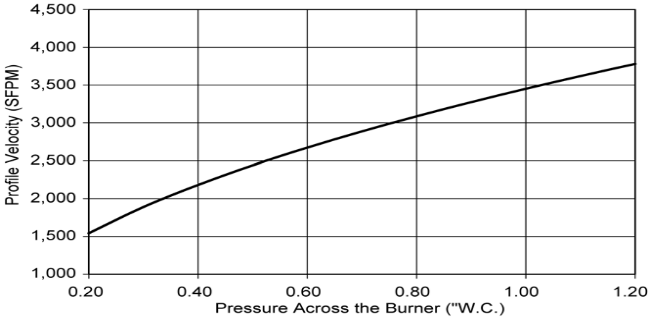

工艺气流压力与工艺气流流速曲线
备注：上述表格内容为选型初步参考数据，针对具体项目，客户可根据工艺实际情况填写《新风加热工艺调查表》，j9数字站公司将会选出相匹配的燃烧器型号，给出燃烧系统布局方案，提供满足工艺要求的技术设计，包括但不限于：燃气压力需求；燃烧段要求；截面挡板尺寸及安装设计；截面阻力；烧嘴结构尺寸及安装设计；燃烧系统安装要求等．
新风直燃线型燃烧器HMA配置

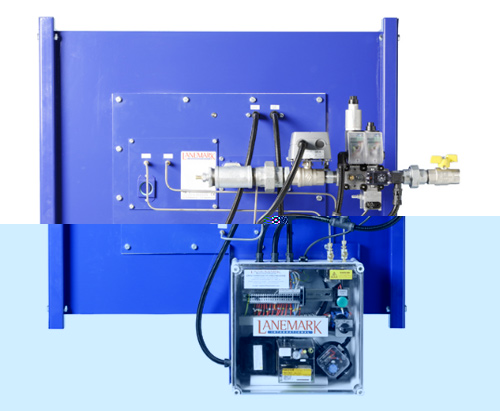

一般配置：线型燃烧器本体，燃气比例调节阀，符合安全标准的双关断阀预组装管路系统，极高防护等级的控制柜系统。
名称 | 配置 | 可选 |
燃料种类 | 天然气 | 丙烷 |
控制电源 | 230V | 110V |
管路系统 | 美标（分散式） | 欧标（组合式） |
火焰检测 | 离子棒或UV检测器* | 离子棒或UV检测器* |
输出控制 | 开/关或高/低火** | 比例调节** |
备注：j9数字站HMA燃烧系统利用新风助燃，不需额外配备助燃风机

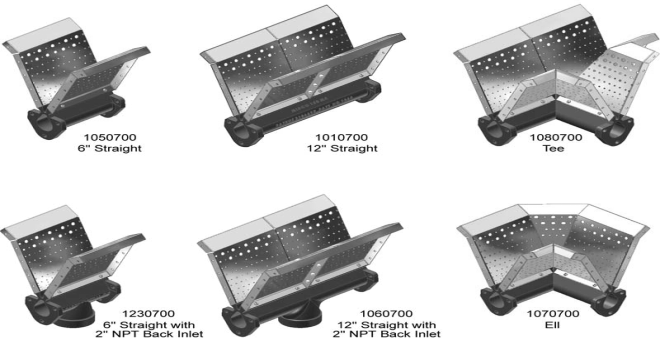

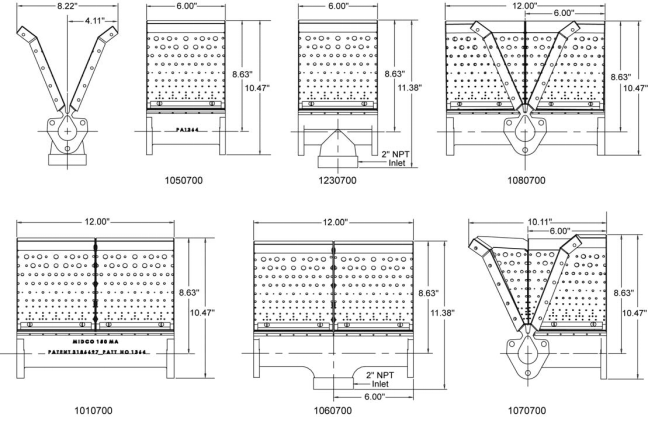

HMA燃烧器外形结构与尺寸

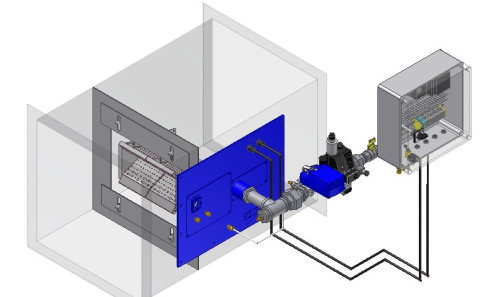

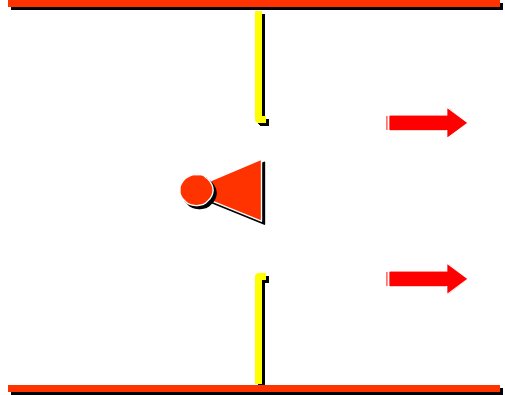

HMA燃烧器安装位置（直燃段／燃烧段）

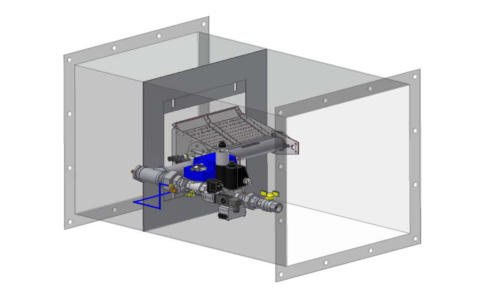

新风空调直燃段／通道式直燃加热系统结构
典型应用
喷漆室空气处理 油漆固化、烘干 厂房、库房、物流集散中心供暖 | 化工产品干燥 印刷干燥 谷物焙烤 |
应用配套示例

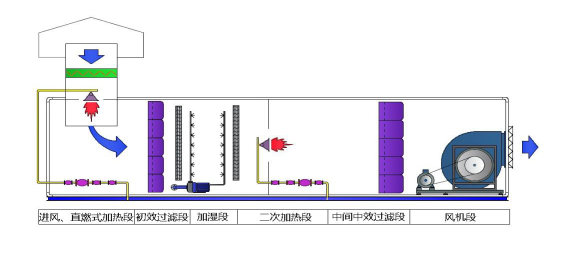

HMA与直燃式工业组合空调配套应用图1

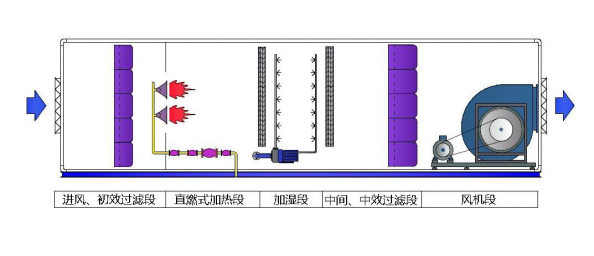

HMA与直燃式工业组合空调配套应用图2
